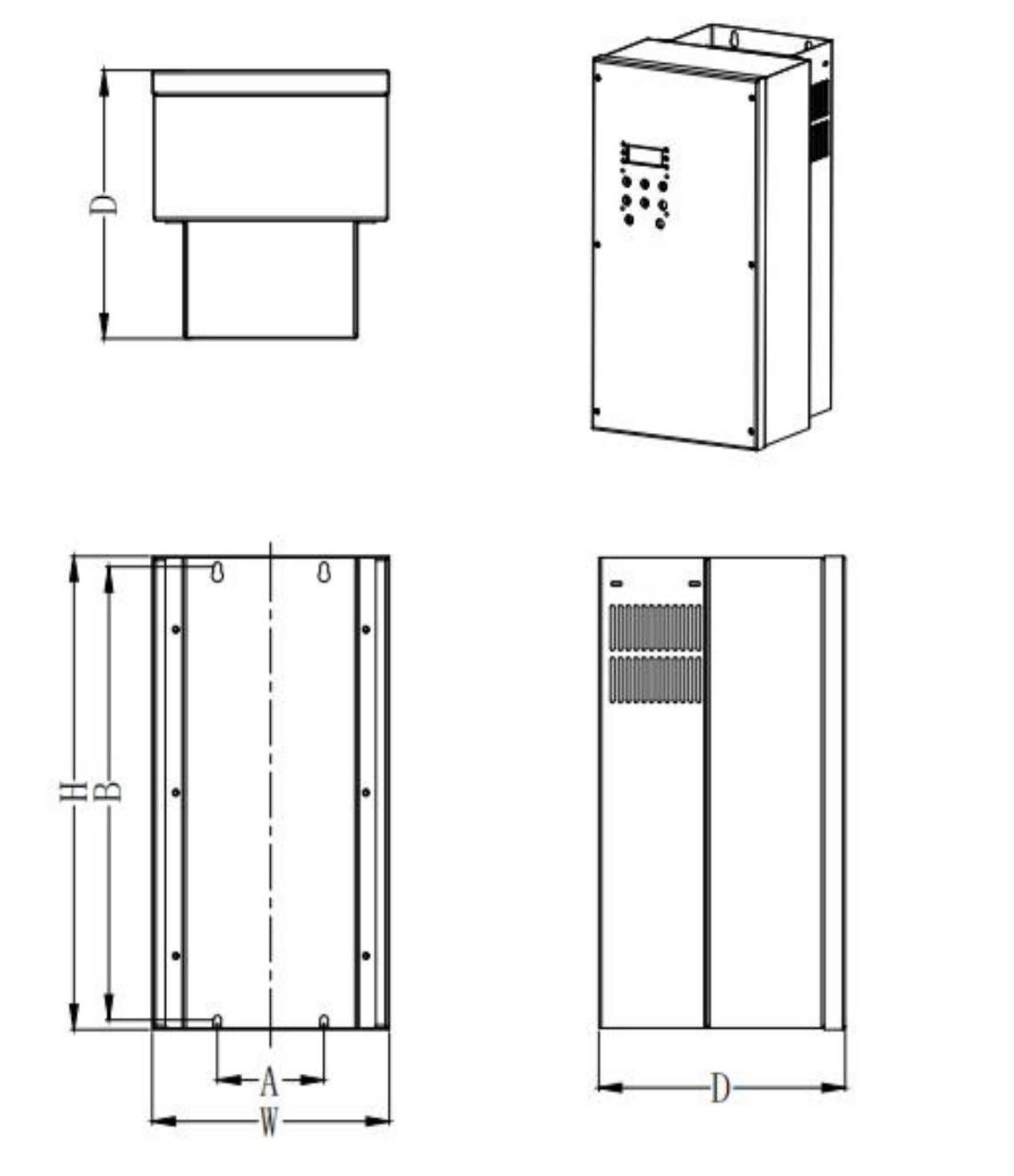

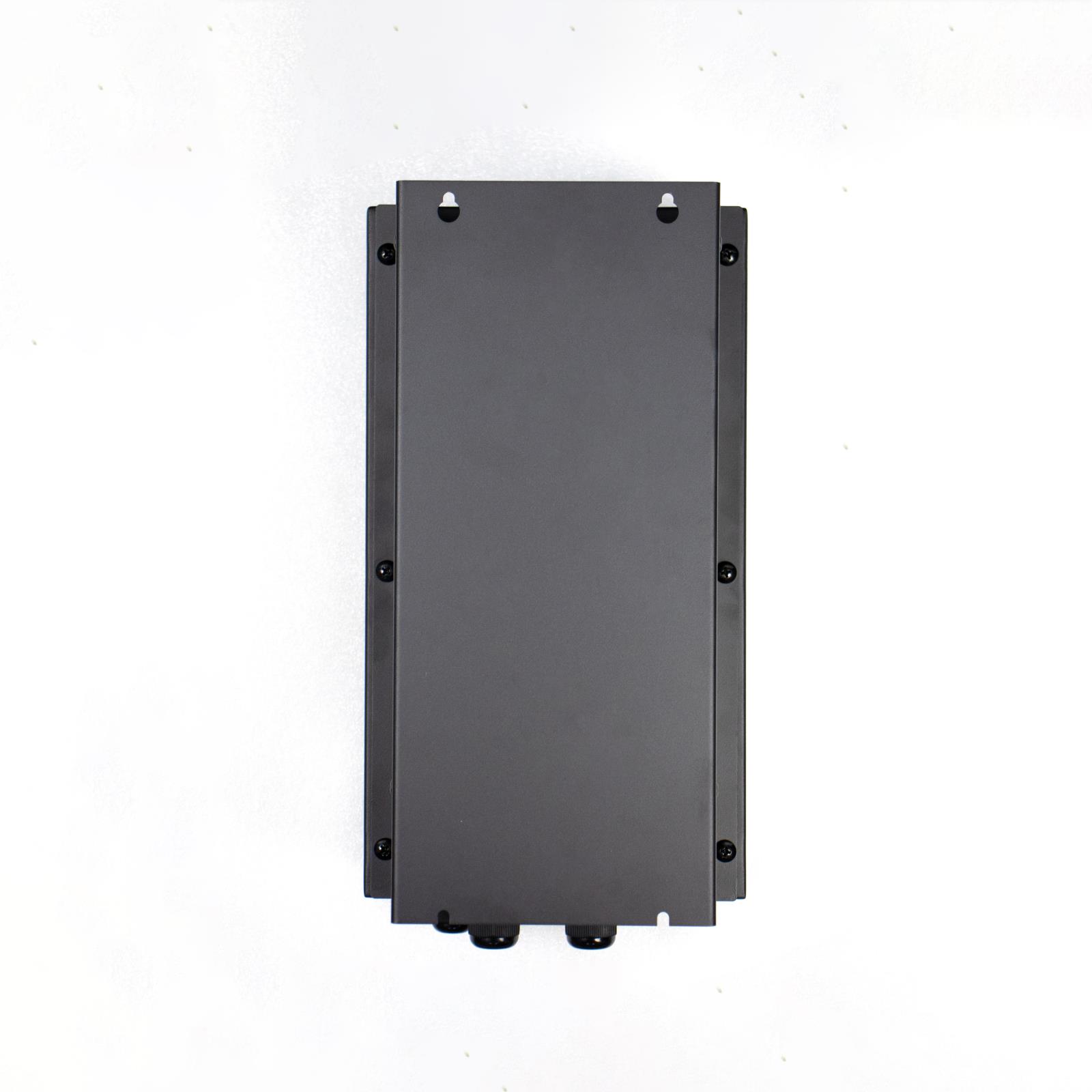

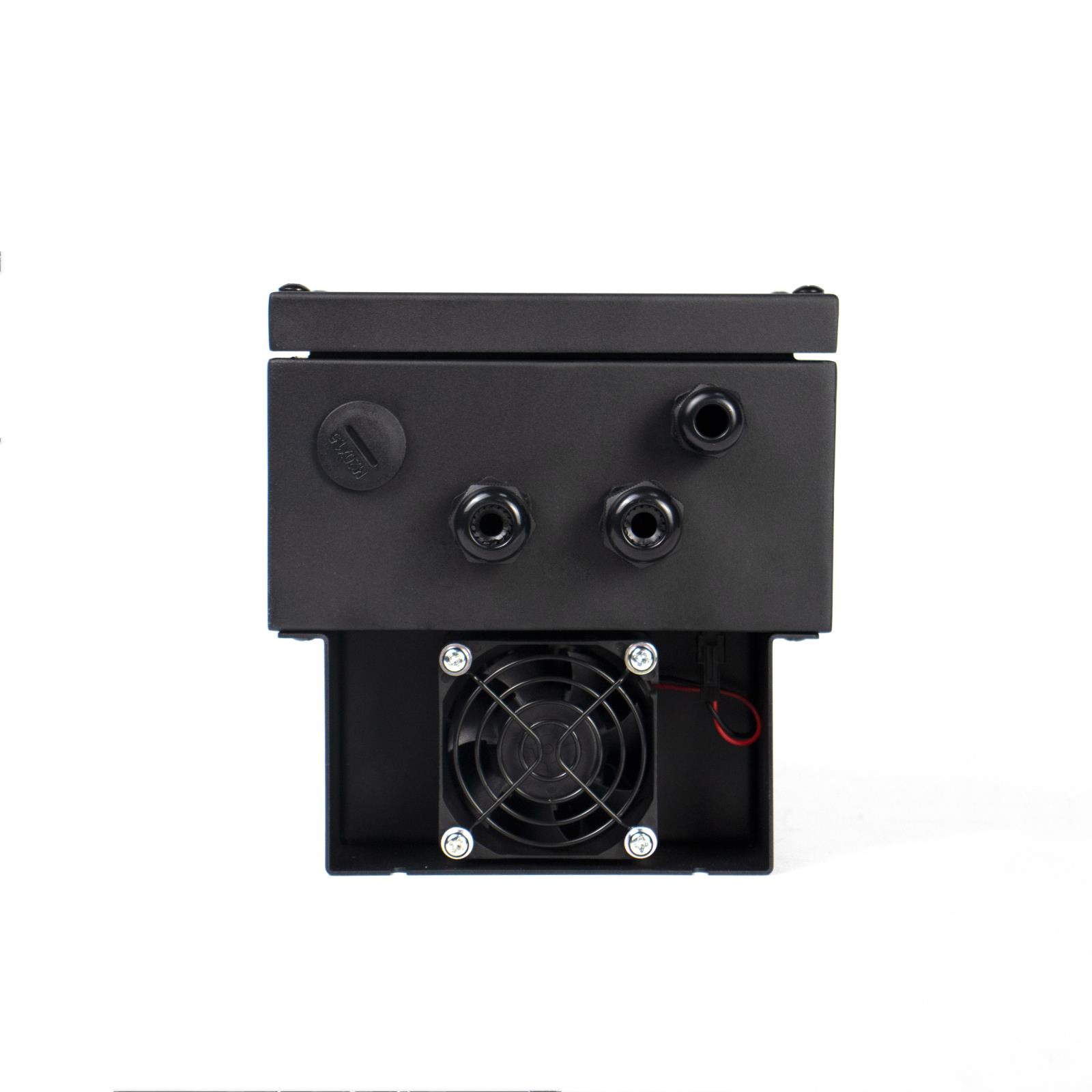

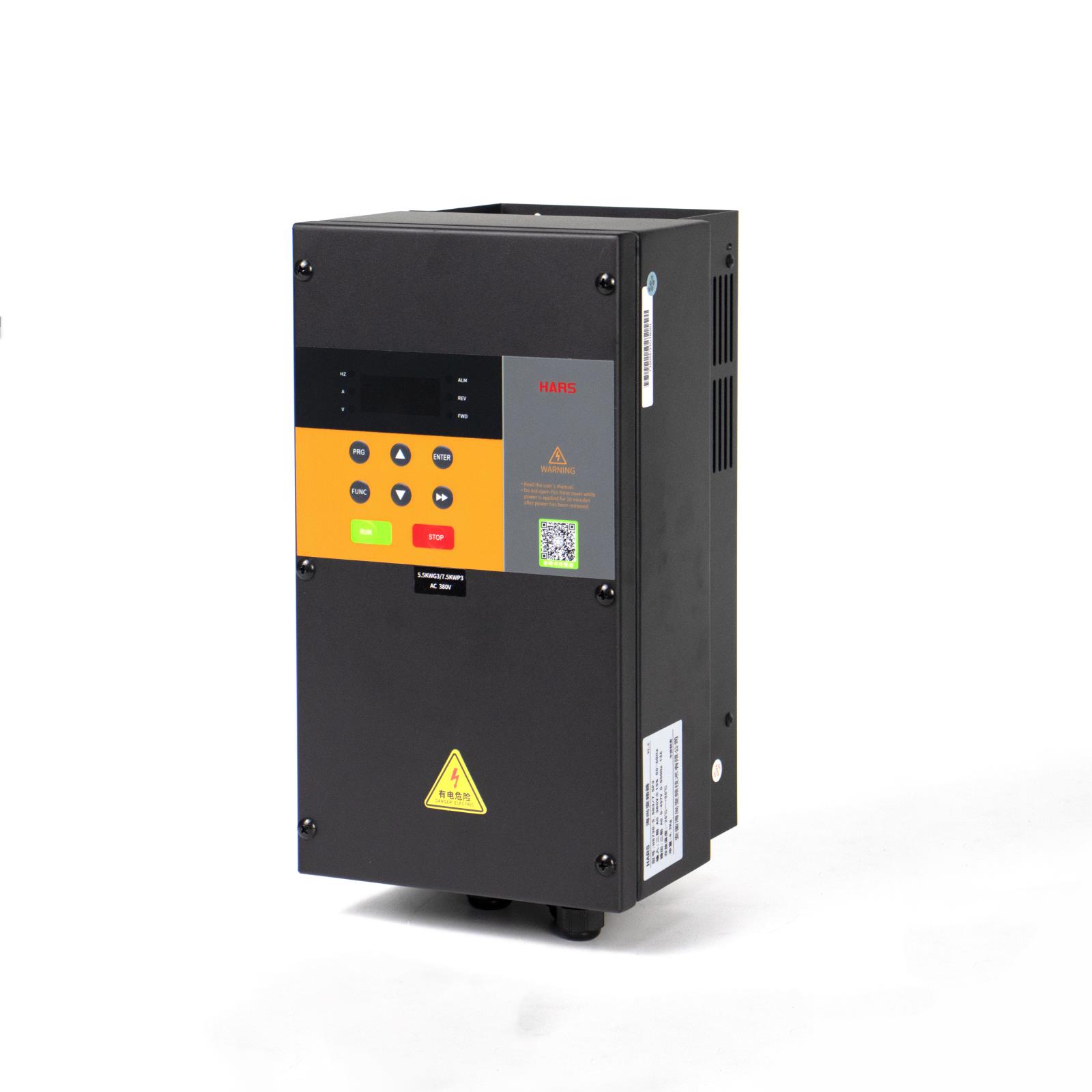

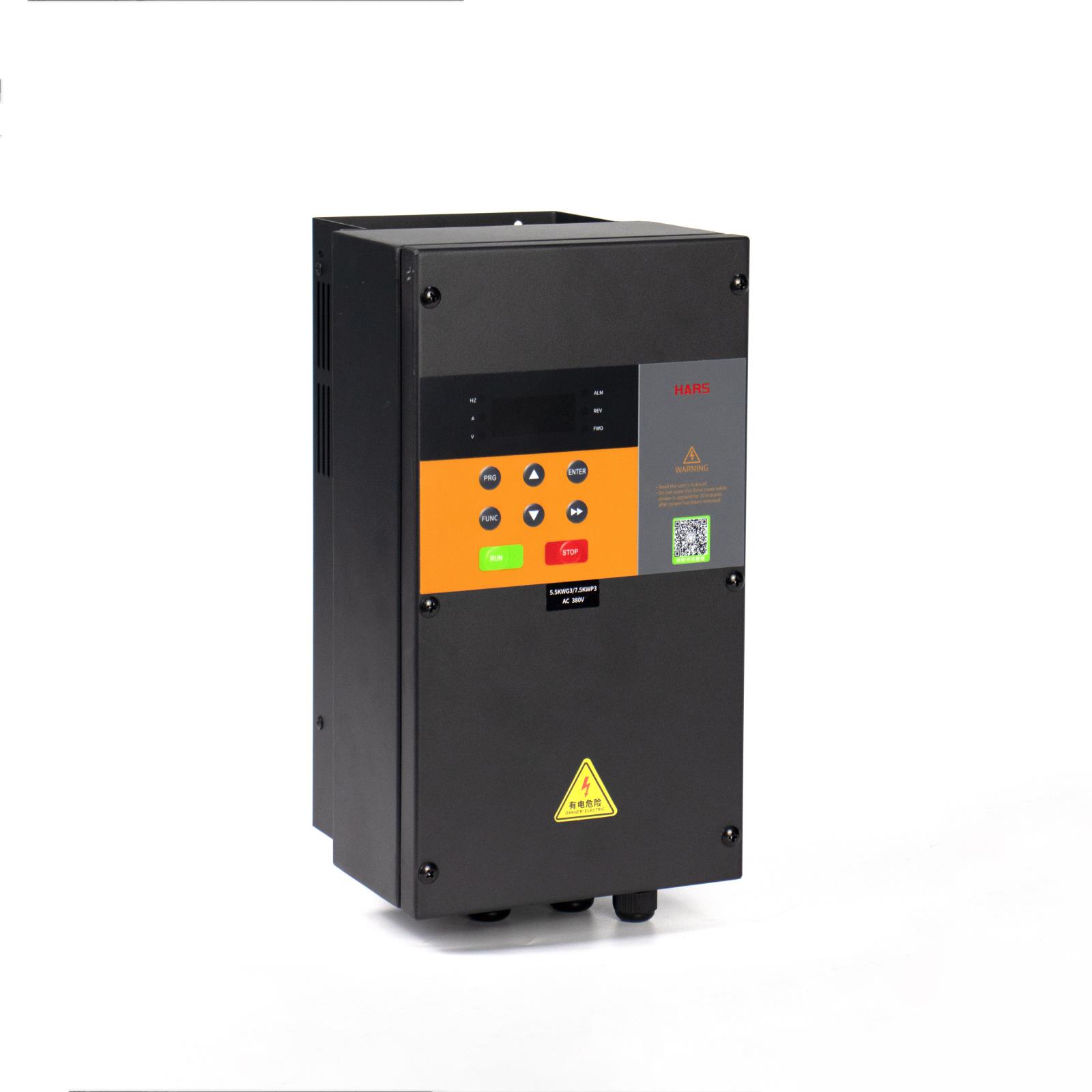

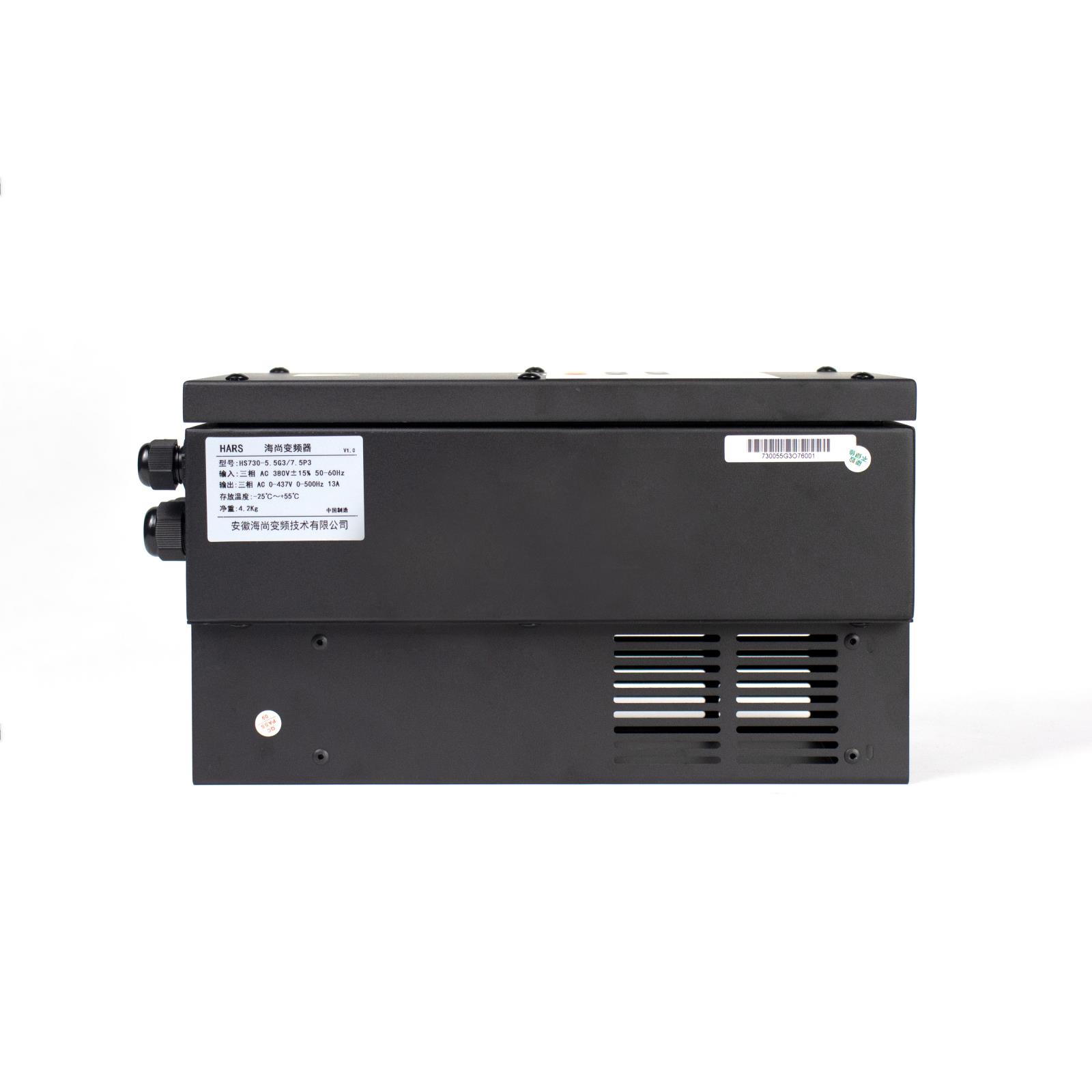

安裝尺寸

外圍尺寸

 三相交流

 340V-440V

50Hz/60Hz

4.0G3-380V

4.0KW

9

82.5

273

280

145

152

4.5

5.5G3-380V

5.5KW

13

7.5G3-380V

7.5KW

17

82

319

333.5

182

189

6

11G3-380V

11KW

25

15G3-380V

15KW

32

116

375

392

227

193

6

18.5G3-380V

18.5KW

37

22G3-380V

22KW

45

輸出

輸出電壓

0V~輸入電壓

輸出頻率

0.00~500.00Hz

載波頻率

0.8kHz~8.0kHz(可根據負載自動調節）

過載能力

G型機: 110%長期:150%/1分鐘

P型機: 105%長期;120%/1分鐘

輸入

額定電壓／頻率

單相: 220V,50/60Hz

三相: 380V,50/60Hz

電壓波動范圍

三相: 380V±15%,允許范圍: AC323V~437V

單相: 220V±15%,允許范圍: AC187V~253V

頻率波動范圍

±5%

控

制

性

能

頻率設定分辨率

數字設定

0.01Hz

模擬端輸入

最大頻率×0.025%

控制方式

V/F控制,開環矢量控制(SVC),閉環矢量控制（FVC)

啟動轉矩

FVC

0Hz/180%額定轉矩

SVC

0.25Hz/150%額定轉矩

調速范圍

FVC

1:1000

SVC

1:200

穩態速度精度

±0.5%額定轉速(SVC);±0.02%最大轉速（FVC)

轉矩提升

0.0~30.0%額定電壓

V/F曲線

直線型、多點型、V/F完全分離、V/F半分離共4種

逐波限流

V/F模式下,實現快速響應并保證變頻器正常運行

加減速曲線

直線或S曲線加減速方式

4種加減速時間,加減速時間范圍0.1~6500.0s

自動電壓調整

當電網電壓變化時，能自動保持輸出電壓恒定

直流制動

直流制動頻率:0.00Hz~最大頻率

直流制動電流:0.0%~100.0%

直流制動時間:0.0s~100.0s

點動控制

點動頻率范圍:0.00Hz~50.00Hz

點動加減速時間:0.1~6500.0s

 PLC和多段速

內置PLC功能,最多16段速運行

過壓／過流失速控制

自動限制運行期間的電流和電壓，防止頻繁跳閘.

轉矩限定與控制

自動限制轉矩電流，矢量控制模式下可實現轉矩控制

控制輸入

輸出信號

運行指令

操作面板、控制端子、串行通訊給定，可實現多種方式切換

主頻率指令

數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定。可

實現多種方式切換

輔助頻率指令

與主頻率結合，實現頻率微調和合成

輸入端子

■0~5V的鍵盤電位器輸入

■6路DI端子,其中1路支持最高50kHz的高速脈沖輸入

■2路AI端子,1路支持0~10V電壓輸入,1路支持

0~10V電壓輸入或0~20mA電流輸入

輸出端子

■1路高速脈沖輸出端子(或設定為可編程的開路集電極輸出)

■1路可編程繼電器輸出

■1路AO輸出

串行通訊接口

RS-485接口

保護功能

過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過

壓失速、數據保護等

顯示

五位數碼顯示(LED)

及狀態指示燈

參數設定：顯示參數號及參數值

功能代碼、數據、狀態

運行顯示：顯示運行頻率、電流等

故障顯示：顯示故障代碼

使用條件

安裝場所

室內,海拔不高于1000米,無塵,無腐蝕性氣體,無日光直射

適用環境

-10℃~+40℃(裸機為-10℃~+50℃),20%~90%RH(無凝露)

振動

小于0.5g

儲存方式

-25℃~+65℃

安裝方式

壁掛式，柜式

防護等級

  IP20

冷卻方式

強迫風冷

220V

220V(240V)

380V(415V)

功率(KW)

電流(A)

電流(A)

電流(A)

0.75

4

4

2.1

1.5

7

7

3.8

2.2

9.6

9.6

5.1

4.0

17

17

9

5.5

25

25

13

7.5

—

32

17

11

—

45

25

15

—

60

32

18.5

—

75

37

22

—

80

45

30

—

110

60

37

—

152

75

45

—

176

90

55

—

210

110

75

—

—

152

93

—

—

176

110

—

—

210

132

—

—

253

160

—

—

304

185

—

340

200

—

—

380

220

—

—

426

250

—

—

465
