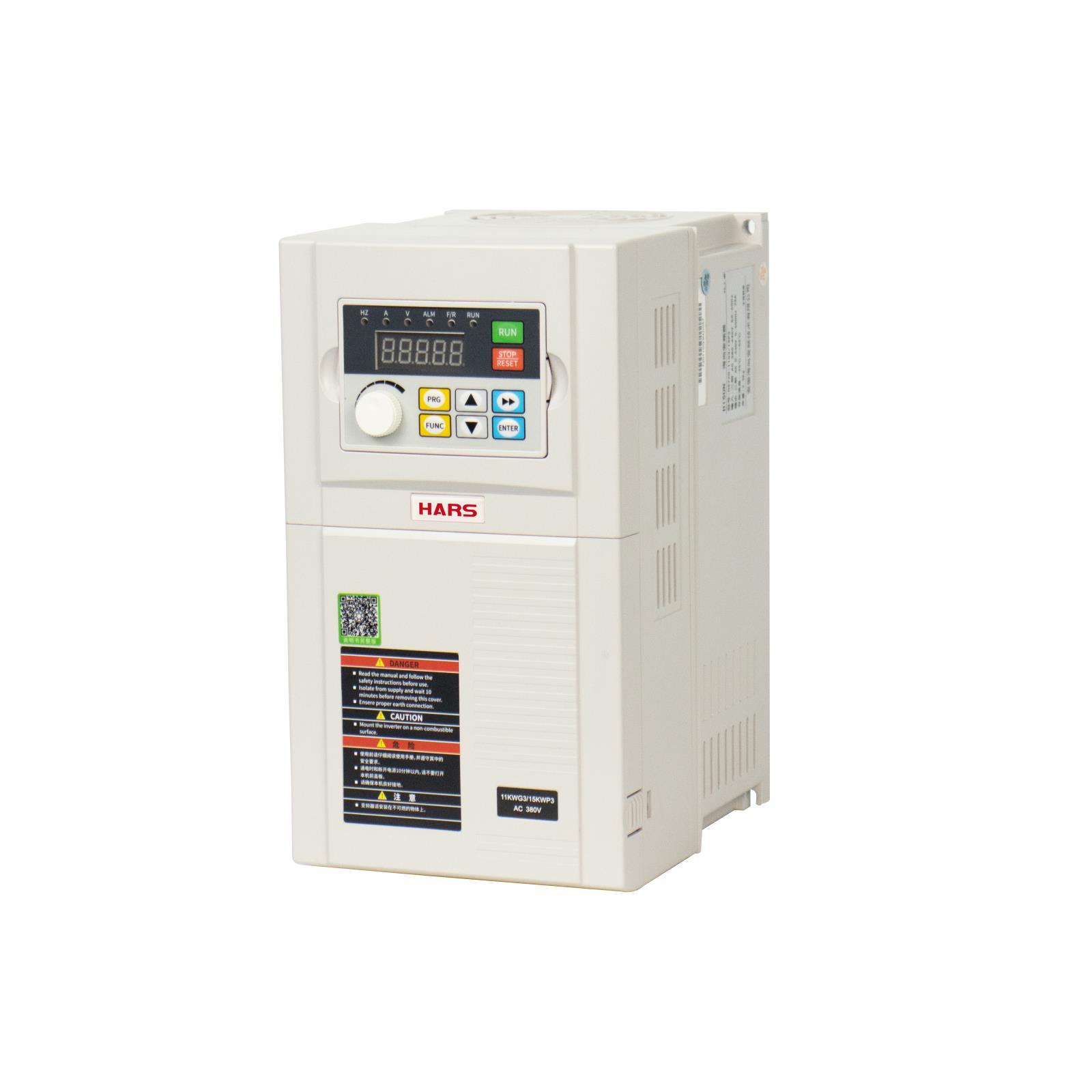

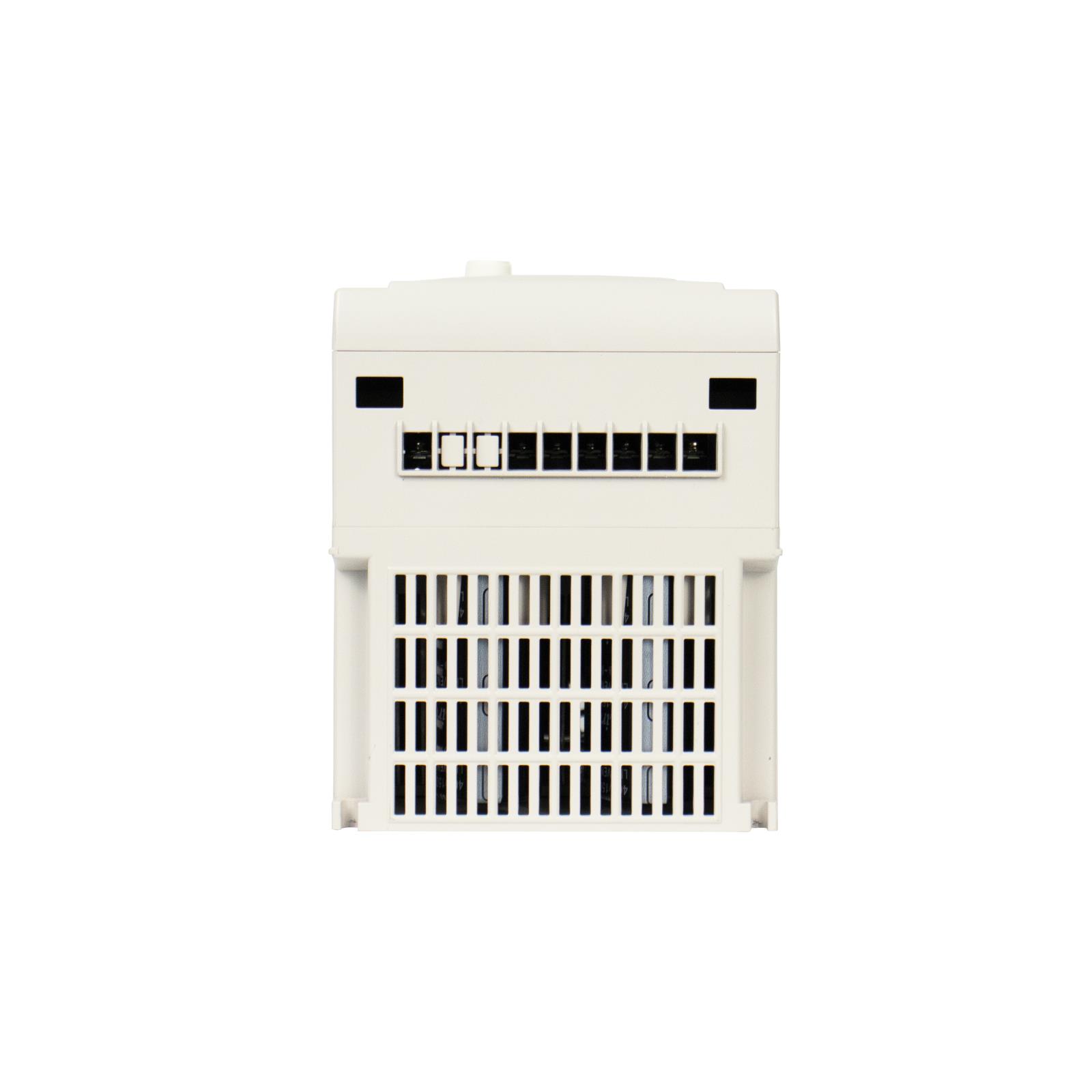

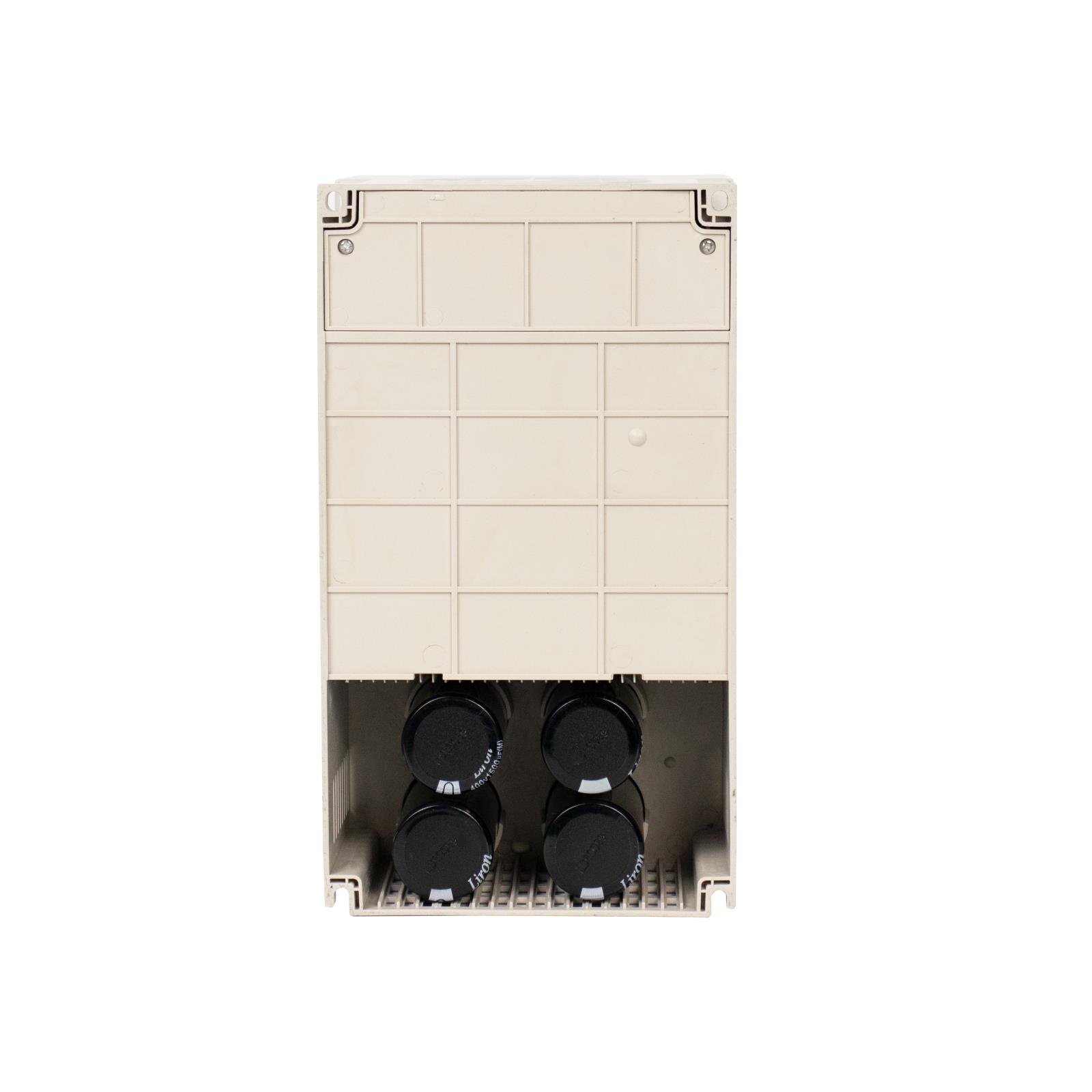

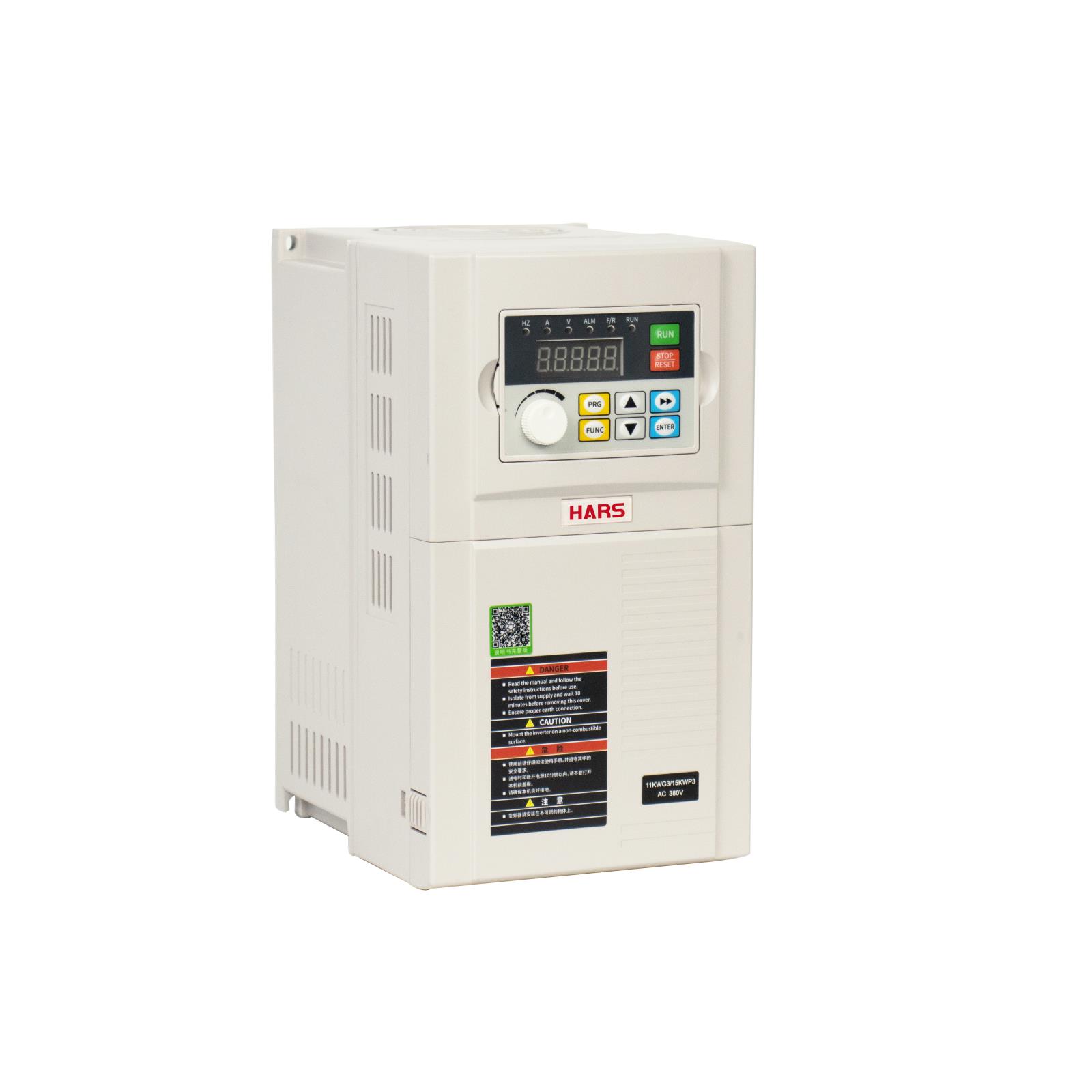

0.75KW-2.2KW

G3/S1/S3

4.0KW-5.5KW S1/S3

7.5KW-11KW G3

7.5KW-11KW S3

15KW-22KW G3

15KW-22KW S3

30KW-37KW G3

30KW S3

45KW-55KW G3

37KW-55KW S3

75KW-110KW G3

輸出

輸出頻率

低頻模式:0.00Hz~500.00Hz;高頻模式:0.0Hz~3200.0Hz

載波頻率

0.8kHz~16.0kHz（可根據負載自動調節）

G型機：110% 長期；150%/1分鐘

輸入

額定電壓/頻率

單相：220V，50/60Hz

三相：380V，50/60Hz

電壓波動范圍

三相：380V±15%，允許范圍：AC 323V～437V

單相：220V±15%，允許范圍：AC 187V～253V

頻率波動范圍

±5%

控

制

性

能

頻率設定分辨率

數字設定

0.01Hz

模擬端輸入

最大頻率×0.025%

控制方式

V/F控制，開環矢量控制(SVC)，閉環矢量控制（FVC）

啟動轉矩

FVC

0Hz/180％額定轉矩

SVC

0.25Hz/150%額定轉矩

調速范圍

FVC

1：1000

SVC

1：200

穩態速度精度

±0.5%額定轉速(SVC)；±0.02%最大轉速（FVC）

轉矩提升

0.0~30.0%額定電壓

V/F曲線

直線型、多點型、V/F完全分離、V/F半分離共4種

逐波限流

最大限度減小過流故障，保護變頻器的正常運行

加減速曲線

直線或S曲線加減速方式

4種加減速時間，加減速時間范圍0.1~6500.0s

自動電壓調整

當電網電壓變化時，能自動保持輸出電壓恒定

直流制動

直流制動頻率：0.00~最大頻率

直流制動電流：0.0%~100.0%

直流制動時間：0.0~100.0s

點動控制

點動頻率范圍：0.00Hz~50Hz

點動加減速時間：0.1s~6500.0s

PLC和多段速

內置PLC功能，最多16段速運行

過壓/過流失速控制

自動限制運行期間的電流和電壓，防止頻繁跳閘

轉矩限定與控制

自動限制轉矩電流，矢量控制模式下可實現轉矩控制

控制輸入

輸出信號

運行指令

操作面板、控制端子、串行通訊給定，可實現多種方式切換

主頻率指令

數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定。可實現多種方式切換

輔助頻率指令

與主頻率結合，實現頻率微調和合成

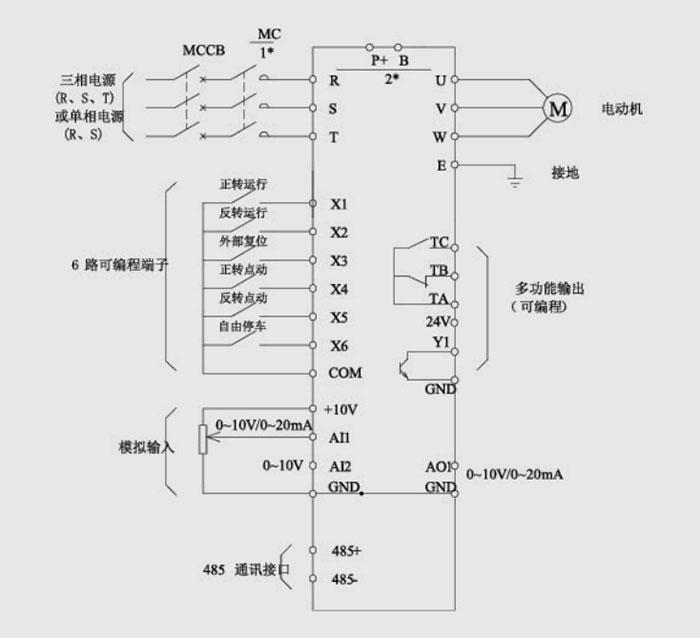

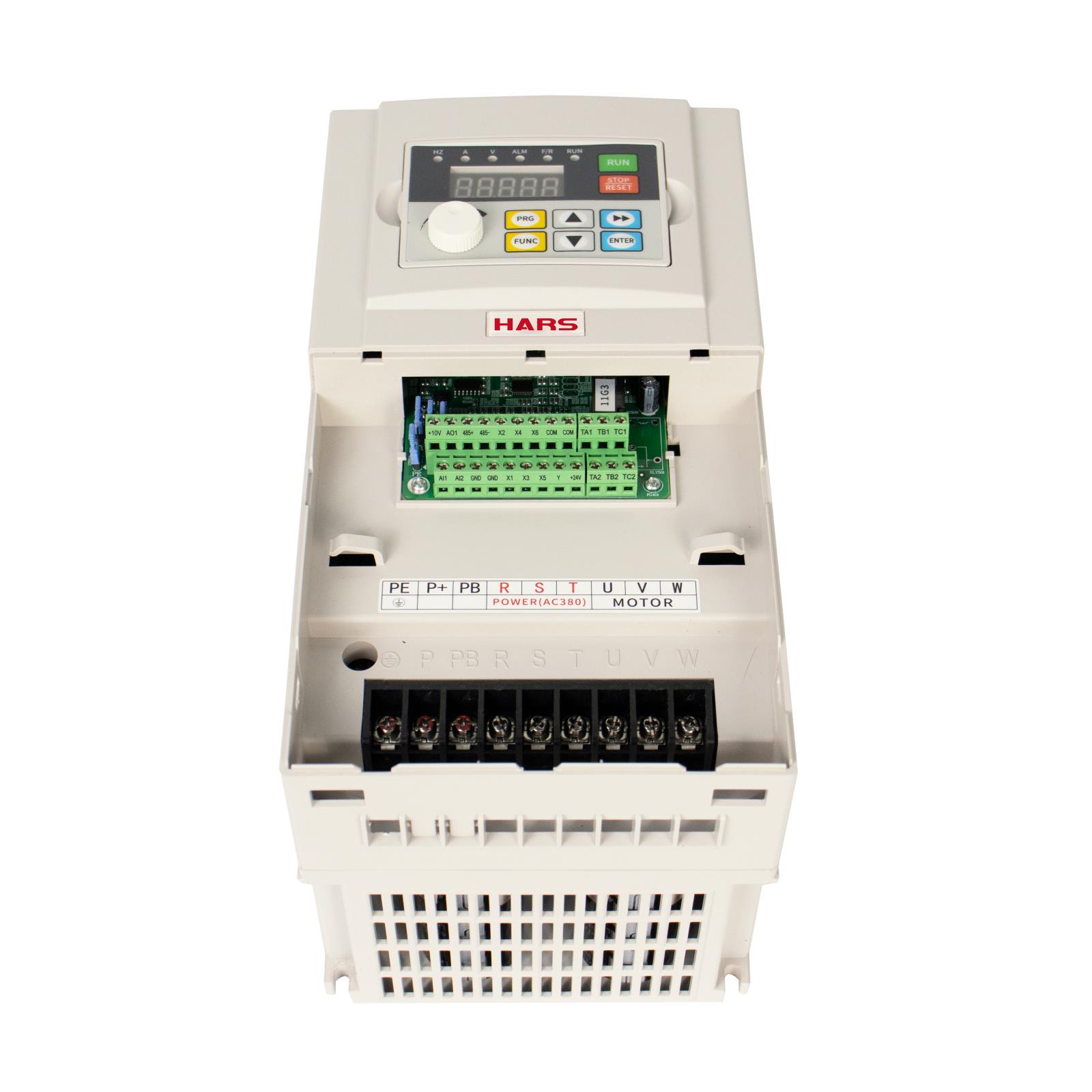

輸入端子

■ 0~5V的鍵盤電位器輸入

■ 6路DI端子，其中1路支持最高50kHz的高速脈沖輸入

■ 2路AI端子，1路支持0~10V電壓輸入，1路支持

0~10V電壓輸入或0~20mA電流輸入

輸出端子

■ 1路高速脈沖輸出端子(或設定為可編程的開路集電極輸出)

■ 1路可編程繼電器輸出

■ 1路AO輸出

串行通訊接口

RS-485接口

保護功能

過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過壓失速、數據保護等

顯示

五位數碼顯示(LED)

及狀態指示燈

參數設定：顯示參數號及參數值

功能代碼、數據、狀態

運行顯示：顯示運行頻率、電流等

故障顯示：顯示故障代碼

使用條件

安裝場所

室內，海拔不高于1000米，無塵，無腐蝕性氣體，無日光直射

適用環境

-10℃~+40℃（裸機為-10℃~+50℃），20%~90%RH（無凝露）

振動

小于0.5g

儲存方式

-25℃~+65℃

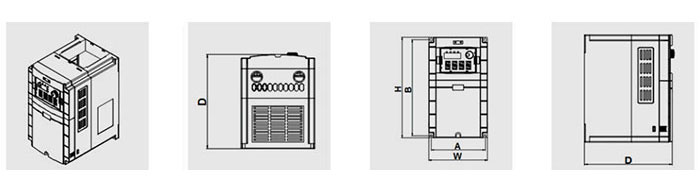

安裝方式

壁掛式，柜式

防護等級

IP20

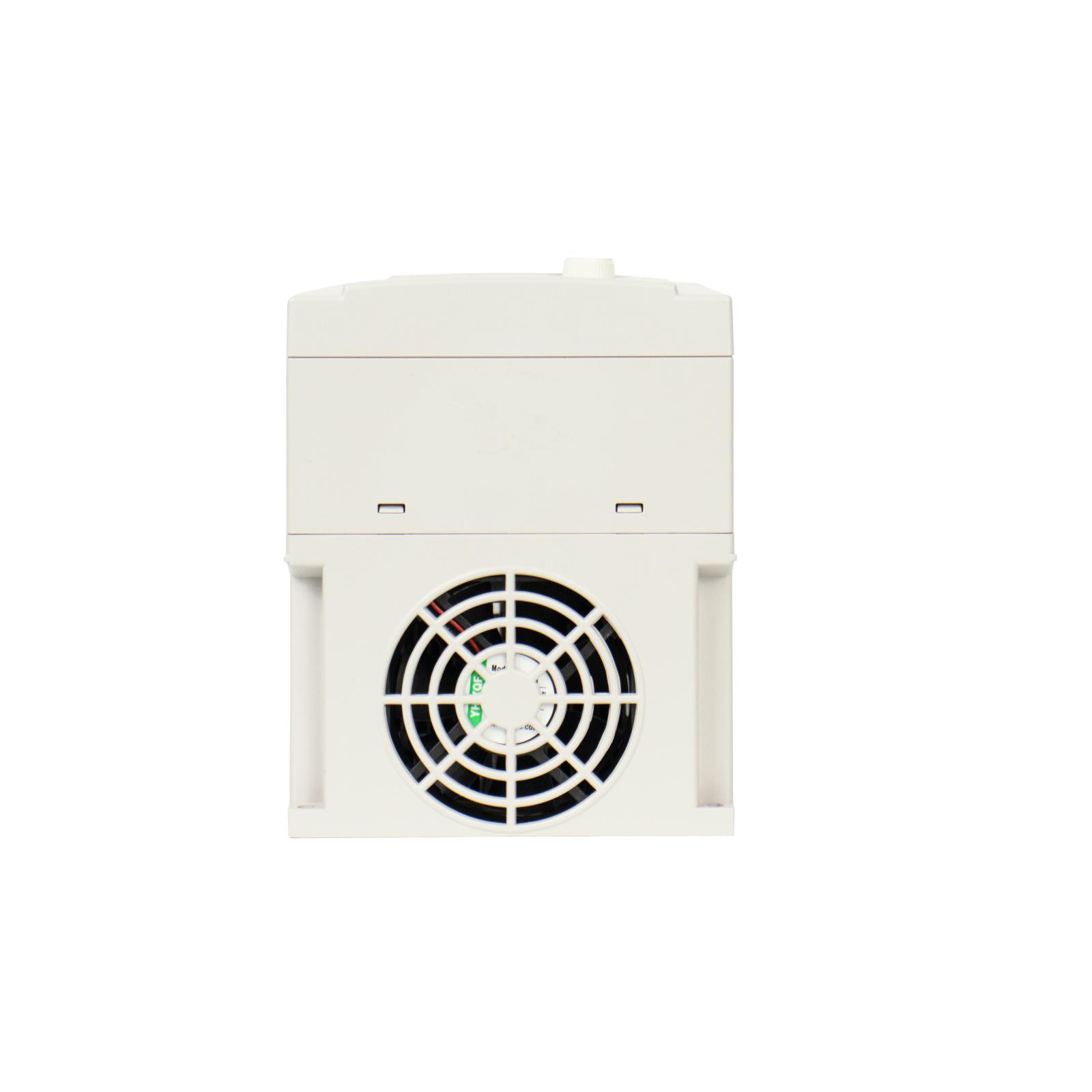

冷卻方式

強迫風冷

220V

220V(240V)

380V(415V)

功率(KW)

電流(A)

電流(A)

電流(A)

4

4

2.1

1.5

7

7

3.8

2.2

9.6

9.6

5.1

4.0

17

17

9

5.5

25

25

13

7.5

-

32

17

11

-

45

25

15

-

60

32

18.5

-

75

37

22

-

80

45

30

-

110

60

37

-

152

75

45

-

176

90

55

-

210

110

75

-

-

152

93

-

-

176

110

-

-

210

132

-

-

253

160

-

-

304

185

-

-

340

200

-

-

380

220

-

-

426

250

-

-

465

280

-

-

520

315

-

-

585

355

-

-

650

400

-

-

725

450

-

-

820

500

-

-

900
